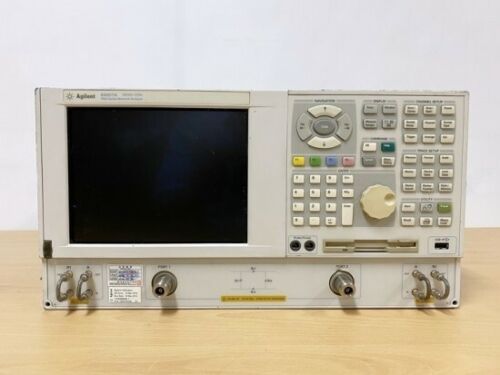

Анализатор цепей Agilent Technologies E8357A (демонстрационный)

Анализатор цепей Agilent Technologies E8357A представляет собой высокоточное измерительное устройство, предназначенное для анализа характеристик радиоэлектронных компонентов и систем в широком диапазоне частот. Диапазон рабочих частот прибора охватывает значения от 300 кГц до 6 ГГц, что делает его универсальным решением как для разработки высокочастотных схем, так и для тестирования современных беспроводных коммуникационных устройств. Частотное разрешение прибора составляет всего 1 Гц, что позволяет проводить детальные измерения с высокой степенью точности.

E8357A способен работать с сигналами в диапазоне мощности от -85 дБм до +10 дБм, обеспечивая надежный захват слабых сигналов и корректную обработку достаточно мощных. Разрешающая способность по амплитуде достигает 0.05 дБ, что гарантирует высокую чувствительность к изменениям сигнала и стабильность измерений даже в сложных условиях. Динамический диапазон анализатора находится на уровне 125–128 дБ, что открывает возможность исследования параметров с минимальными шумами и искажениями.

Время свипирования прибора составляет 35 мс на точку, что обеспечивает оперативность измерений и позволяет эффективно использовать устройство в автоматизированных испытательных стендах. Для подключения к внешним системам и интеграции в существующие лабораторные или производственные комплексы E8357A оснащен широким набором интерфейсов: USB, LAN, RS-232, GPIB, VGA и Handler. Это значительно упрощает передачу данных, удалённое управление и вывод информации на дополнительные устройства отображения.

Прибор использует опорный генератор с высокой стабильностью частоты — ±2×10⁻⁶, что обеспечивает повторяемость результатов измерений в различных условиях эксплуатации. Совместимость с популярными программными средами, такими как Visual C++, LabView, Visual Basic и Agilent-VEE, позволяет легко интегрировать анализатор в системы автоматизации тестирования и разработки, расширяя его функциональные возможности и адаптируя под конкретные задачи исследований и производства.
