Аналоговый генератор сигналов Keysight N5171B-506 EXG (от 9 кГц до 6 ГГц)

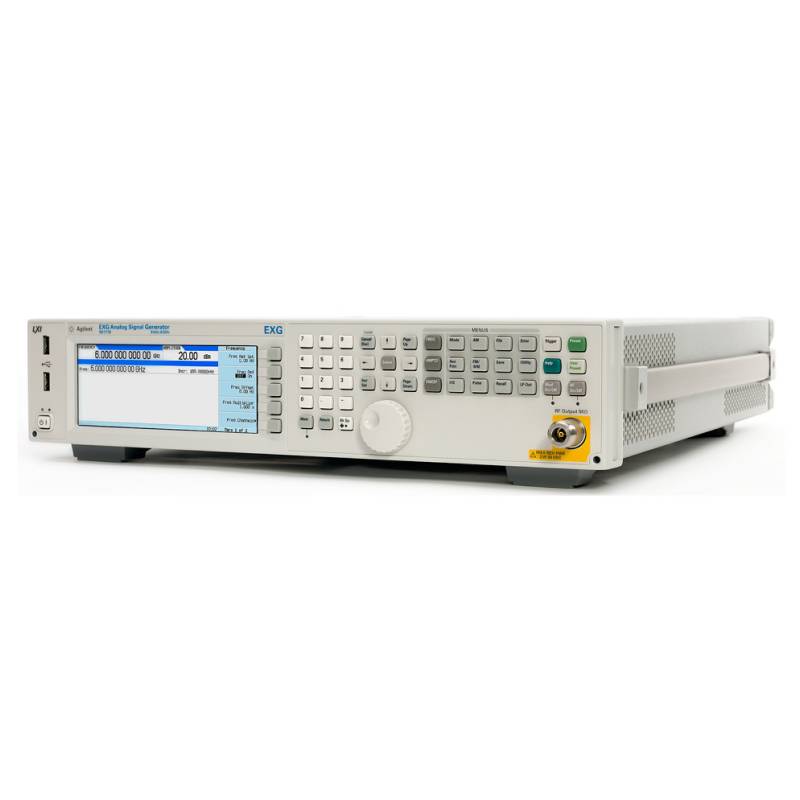

Аналоговый генератор сигналов Keysight N5171B-506 EXG представляет собой высокоточное и надежное измерительное оборудование, предназначенное для решения широкого круга задач в области разработки, тестирования и обслуживания радиоэлектронных систем. Устройство охватывает диапазон частот от 9 кГц до 6 ГГц, обеспечивая стабильность и точность сигнала в различных условиях эксплуатации. Благодаря широкому диапазону выходной мощности — от -144 дБм до +26 дБм на частоте 1 ГГц — генератор может использоваться как для чувствительных измерений, так и для мощностных испытаний.

Особое внимание заслуживает низкий уровень фазового шума, который составляет -122 дБн/Гц при отстройке на 20 кГц от несущей на частоте 1 ГГц. Это позволяет применять устройство в высокоточных измерениях, где важна чистота сигнала. Высокая скорость перестройки по частоте, не превышающая 800 мкс, делает N5171B-506 EXG подходящим выбором для автоматизированных тестовых систем, требующих быстрого реагирования и минимизации времени цикла.

Генератор демонстрирует минимальные искажения сигнала: уровень гармоник на частоте 1 ГГц не превышает -35 дБн, а негармонические составляющие ограничены значением ≤ -72 дБн, что гарантирует исключительную чистоту выходного сигнала. Поддержка IQ-модуляции с возможностью использования как внутренней, так и внешней полосы модуляции расширяет функциональные возможности прибора в задачах цифровой связи и моделирования сложных сигналов.

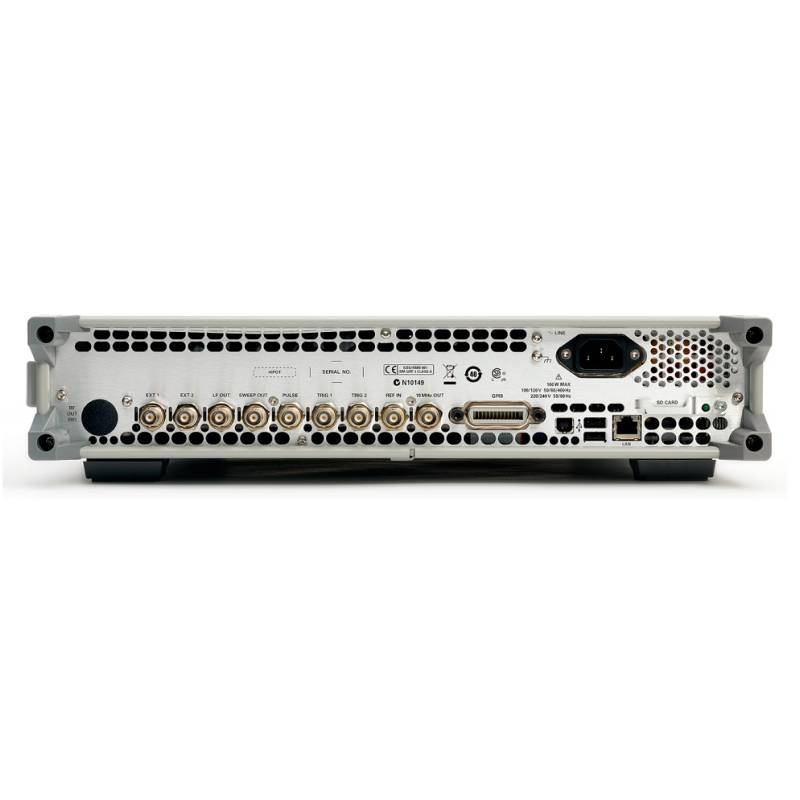

Синхронизация обеспечивается благодаря опорному генератору с высокой стабильностью ±4×10⁻⁸, что особенно важно при работе в составе комплексных измерительных систем. Выходной импеданс устройства составляет стандартные 50 Ом, что позволяет легко интегрировать его в большинство RF-конфигураций. Для подключения и управления используются интерфейсы USB, LAN и GPIB, обеспечивающие гибкость и совместимость с различными платформами.

Keysight N5171B-506 EXG зарегистрирован в Государственном реестре средств измерений под номером 71351-18, что подтверждает его соответствие установленным метрологическим требованиям и допускает использование в сфере утвержденных видов деятельности.
