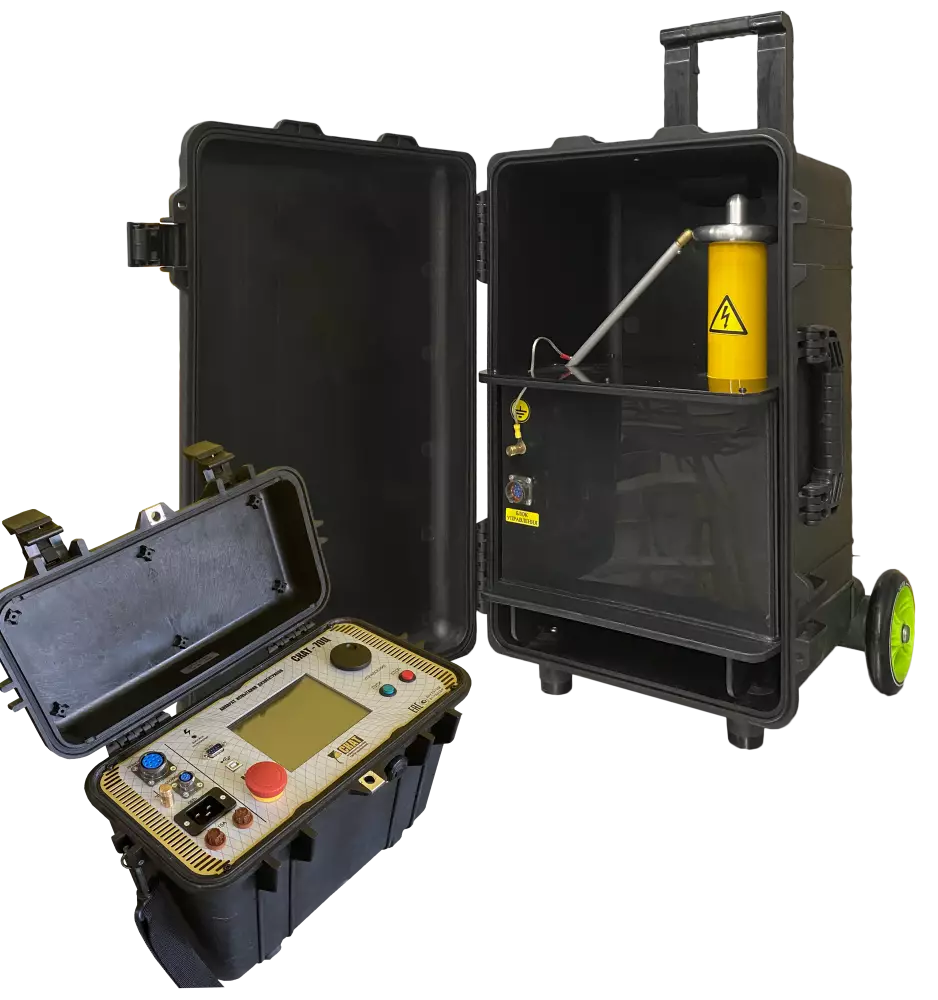

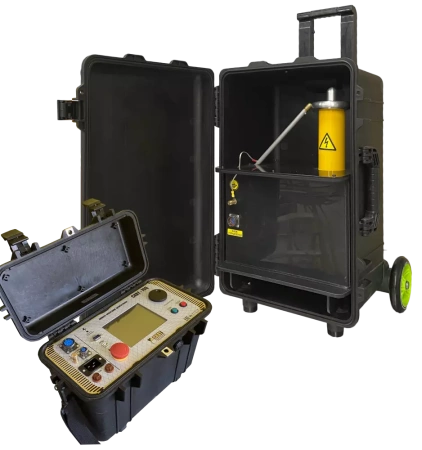

СКАТ-70Ц-К имеет исполнение БУ в кейсе, исполнение ВБ в пластиковом корпусе.
Аппарат испытания диэлектриков СКАТ-70Ц-К представляет собой современное и высокотехнологичное устройство, предназначенное для проведения испытаний изоляционных материалов и оборудования с использованием как постоянного, так и переменного тока. Этот прибор зарегистрирован в Государственном реестре средств измерений под номером 87761-22, что подтверждает его соответствие всем необходимым стандартам и требованиям.
Одной из ключевых особенностей СКАТ-70Ц-К является его способность генерировать выходное напряжение постоянного тока в диапазоне от 3 до 70 кВ, что позволяет проводить испытания на пробой и проверку диэлектрической прочности материалов. При этом выходной ток может варьироваться от 0,1 до 20 мА, обеспечивая точность измерений и безопасность оператора. Для испытаний переменным током устройство предлагает диапазон выходного напряжения от 2 до 50 кВ с возможностью регулировки тока от 0,1 до 50 мА. Это делает аппарат универсальным инструментом для работы с различными типами изоляционных материалов и оборудования.

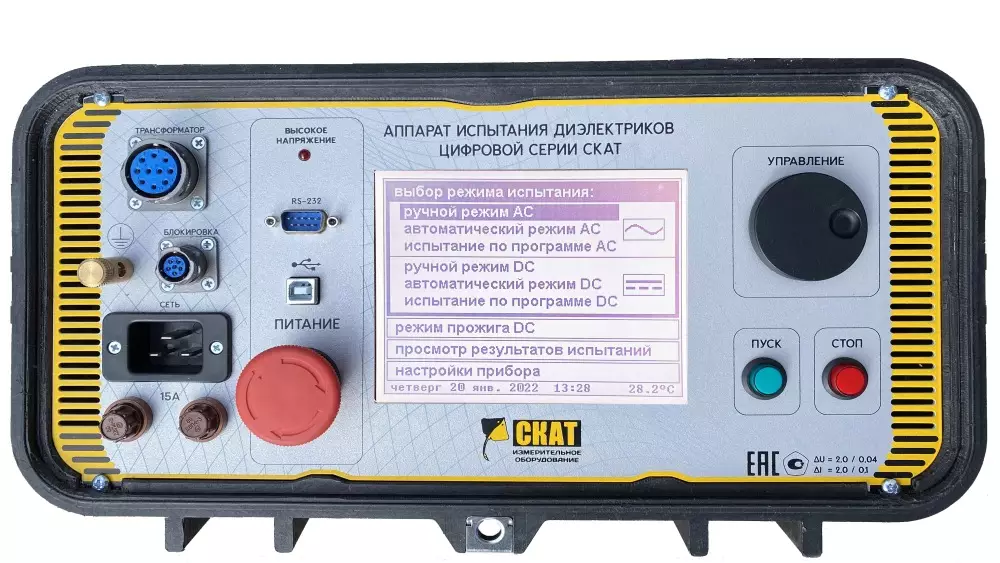

Важной особенностью СКАТ-70Ц-К является наличие шестидюймового жидкокристаллического дисплея, который обеспечивает удобство управления и отображения результатов измерений. Дисплей позволяет оператору в реальном времени отслеживать параметры испытаний, что значительно упрощает процесс работы и повышает ее точность. Кроме того, аппарат оснащен энергонезависимой памятью, в которой сохраняются отчеты по последним 50 проведенным испытаниям. Это позволяет вести учет данных, анализировать результаты и при необходимости воспроизводить их для дальнейшего изучения.
СКАТ-70Ц-К сочетает в себе высокую точность измерений, надежность и удобство эксплуатации, что делает его незаменимым инструментом для специалистов, работающих в области испытания и диагностики изоляционных материалов. Его применение позволяет значительно повысить качество контроля за состоянием электрооборудования и обеспечить его безопасную эксплуатацию.

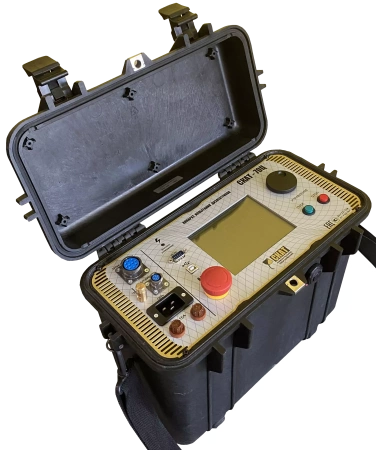

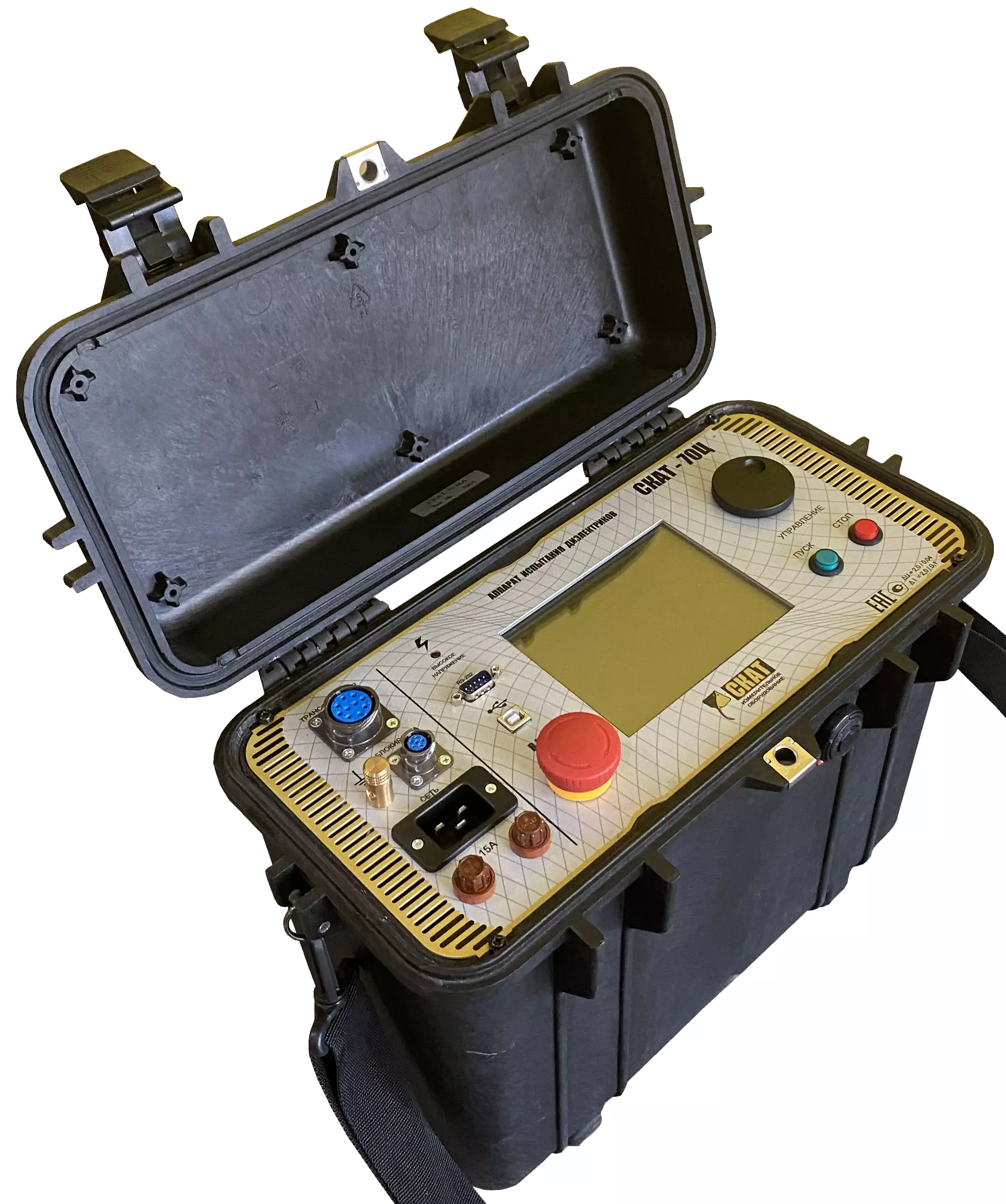

- Блок управления
- Высоковольтный блок
- Кабель соединительный
- Кабель сетевой
- Провод заземления (2 шт.)
- Вставка плавкая 15 А (2 шт.)
- Вилка разъема для подключения сигнальных цепей
- Паспорт
- Руководство по эксплуатации
| Испытание напряжением постоянного тока (DC) | ||
| Выходное напряжение | Диапазон регулирования, кВ | от 1 до 71 |
| Диапазон измерений, кВ | от 3 до 70 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,04·((70/U)-1)), где U - измеренное значение, кВ | |
| Амплитуда пульсаций, % | 3 | |
| Полярность напряжения постоянного тока | отрицательная (опционально - положительная) | |
| Выходной ток | Максимальный уровень, мА | 20 |
| Диапазон измерений, мА | от 0,1 до 20 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,1·((20/I-1)), где I - измеренное значение, мА | |
| Испытание напряжением переменного тока (AC) | ||
| Выходное напряжение | Диапазон регулирования, кВ | от 1 до 51 |
| Диапазон измерений, кВ | от 2 до 50 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,04·((50/U)-1)), U - измеренное значение, кВ | |
| Амплитуда пульсаций, % | 5 | |
| Выходной ток | Максимальный уровень, мА | 50 |
| Диапазон измерений, мА | от 0,1 до 50 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,1·((50/I-1)), I - измеренное значение, мА | |
| Емкость допустимой нагрузки при максимальном напряжении | до 2,5 нФ | |
| Системные параметры | ||
| Режимы испытания |
ручной автоматический по программе |
|
| Скорость изменения напряжения, кВ/с | 0,5; 1; 2; 5 | |
| Интерфейсы | ||
| Индикация | шестидюймовый жидкокристаллический дисплей | |
| Управление аппаратом | кнопочное и с помощью энкодера | |
| Безопасность | ||
| Заземление |
защитное заземление Автоматический заземлитель |
|
| Защита |
защита от превышения допустимого напряжения и тока; отключение при пробое в нагрузке; защита от перегрева высоковольтного блока; внешняя сигнальная лампа (опция) |
|
| Системы отключения высокого напряжения |
кнопка аварийного отключения; защитная блокировка (опция) |
|
| Параметры питания и потребления | ||
| Напряжение питающей сети переменного тока, В | от 198 до 242 | |
| Частота питающей сети, Гц | от 49 до 51 | |
| Максимальная потребляемая мощность, В•А | 2800 | |
| Максимальный потребляемый ток, А | 15 | |
| Габаритные размеры | ||
| Блок управления | ||
| Высота, мм | 420 | |
| Ширина, мм | 340 | |
| Длинна, мм | 220 | |
| Масса, кг | 14 | |
| Высоковольтный блок | ||
| Высота, мм | 650 | |
| Ширина, мм | 370 | |
| Длинна, мм | 360 | |
| Масса, кг | 29 | |
| Логистика | ||
| Габариты упаковки, длина х ширина х высота, м | 0,67 х 0,67 х 0,4 | |
| Вес, кг | 66 | |
| Объем упаковки, м3 | 0,18 | |
