Госреестр № 89524-23

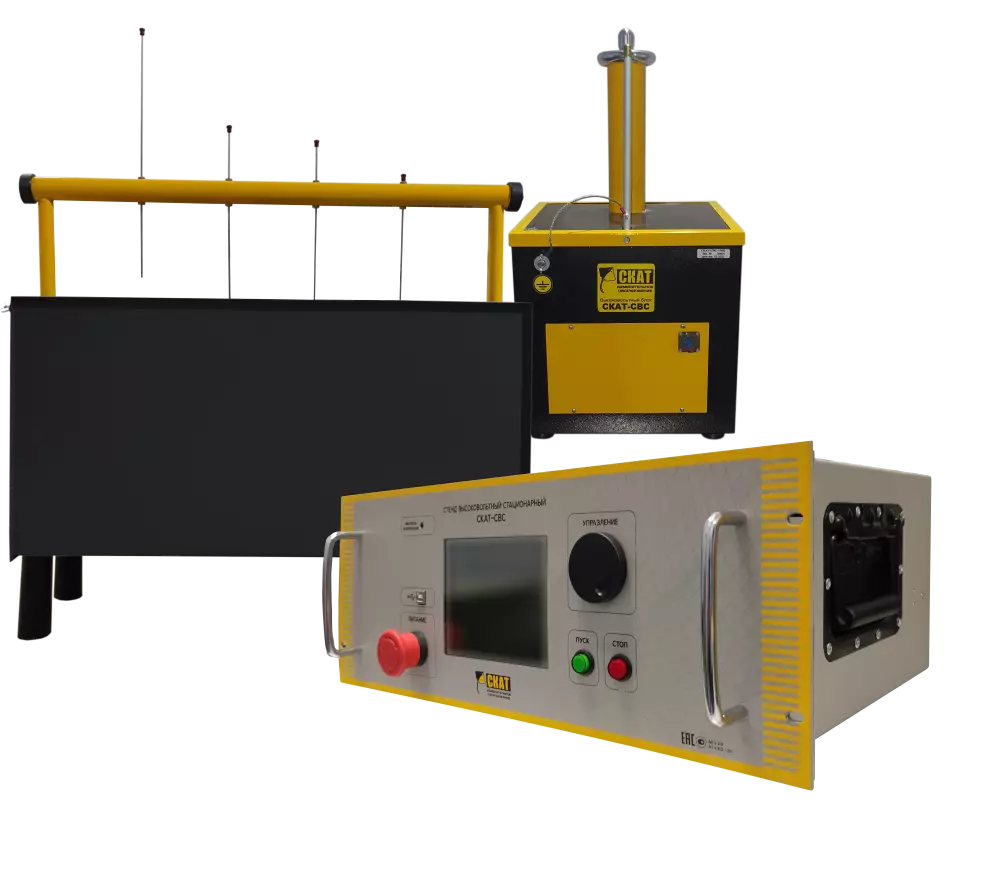

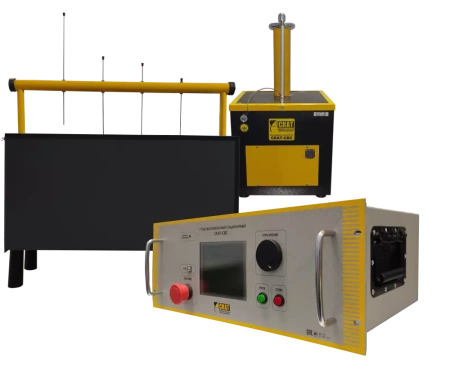

СКАТ-СВС предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным напряжением промышленной частоты, регулируемым в пределах от 0 до 100 кВ. Также оборудование стендов может использоваться для испытаний изоляции переменным током (кабелей, изоляторов).

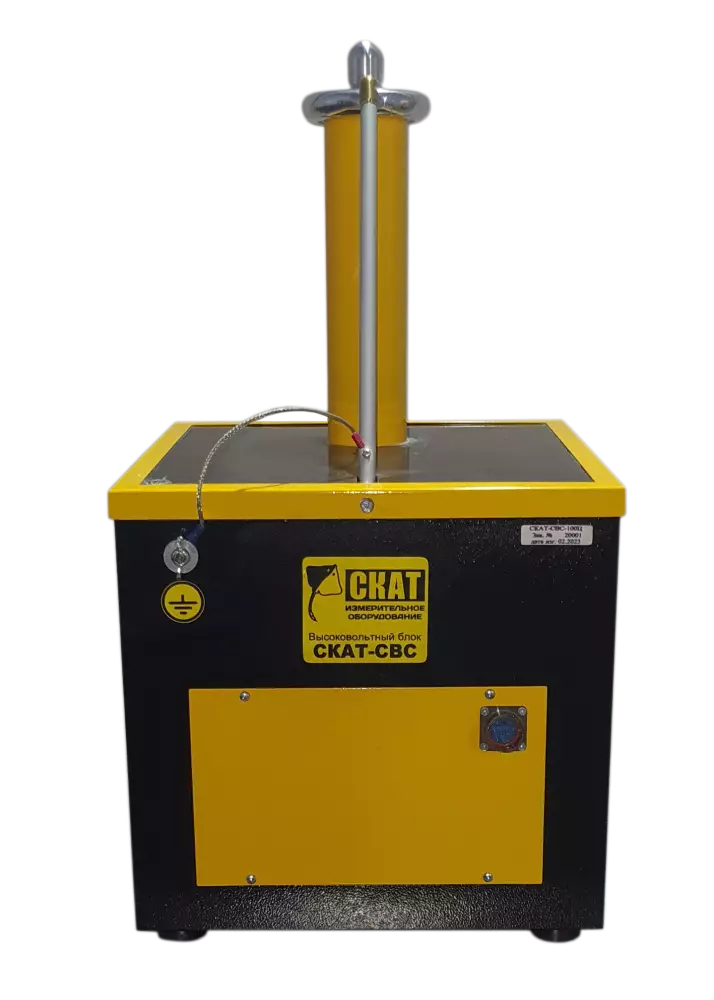

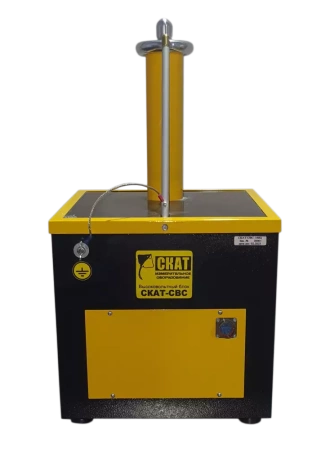

Высоковольтный блок выполнен в стальном корпусе, покрытый полимерной порошковой краской. На блок установлена автоматическая штанга заземления. Конструкция высоковольтного выхода предусматривает элементы, затрудняющие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора – трансформаторное масло и пластик.

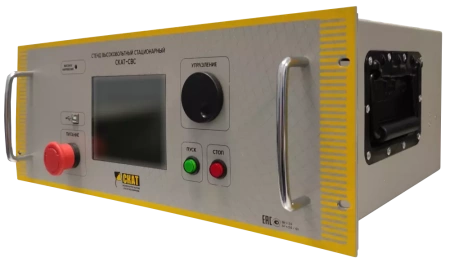

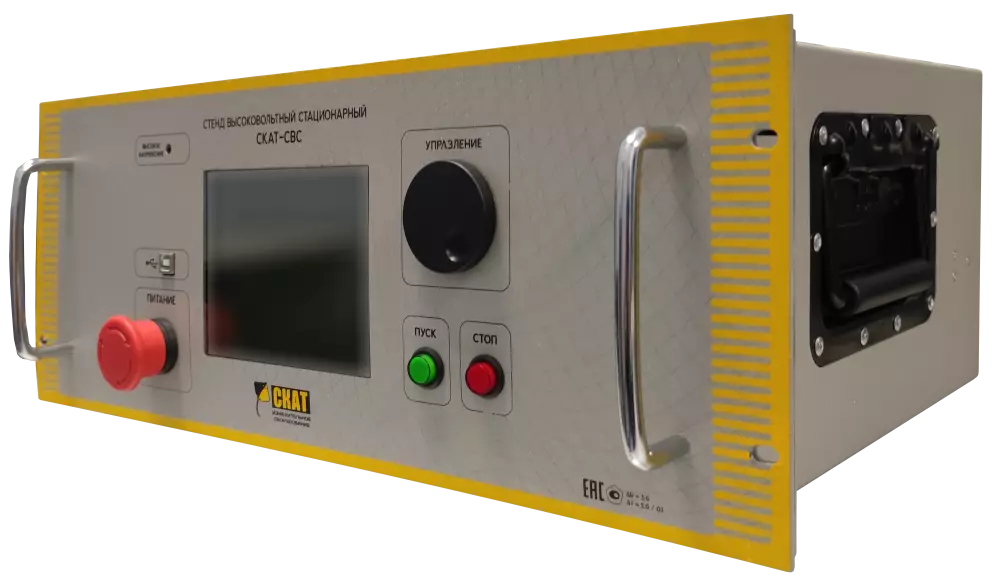

Блок управления исполнен в металлическом корпусе с ручками для переноса, используется в настольном варианте, возможен монтаж в стойку 482,6 мм (19 дюймов). Корпус покрыт полимерной порошковой краской.

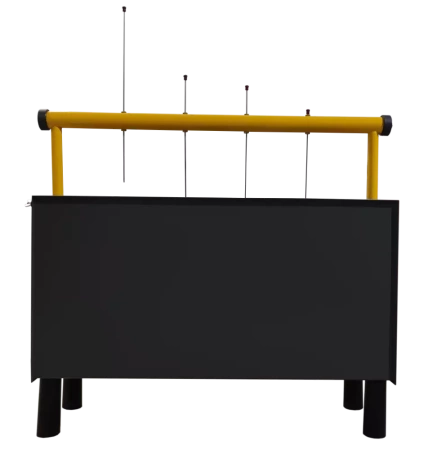

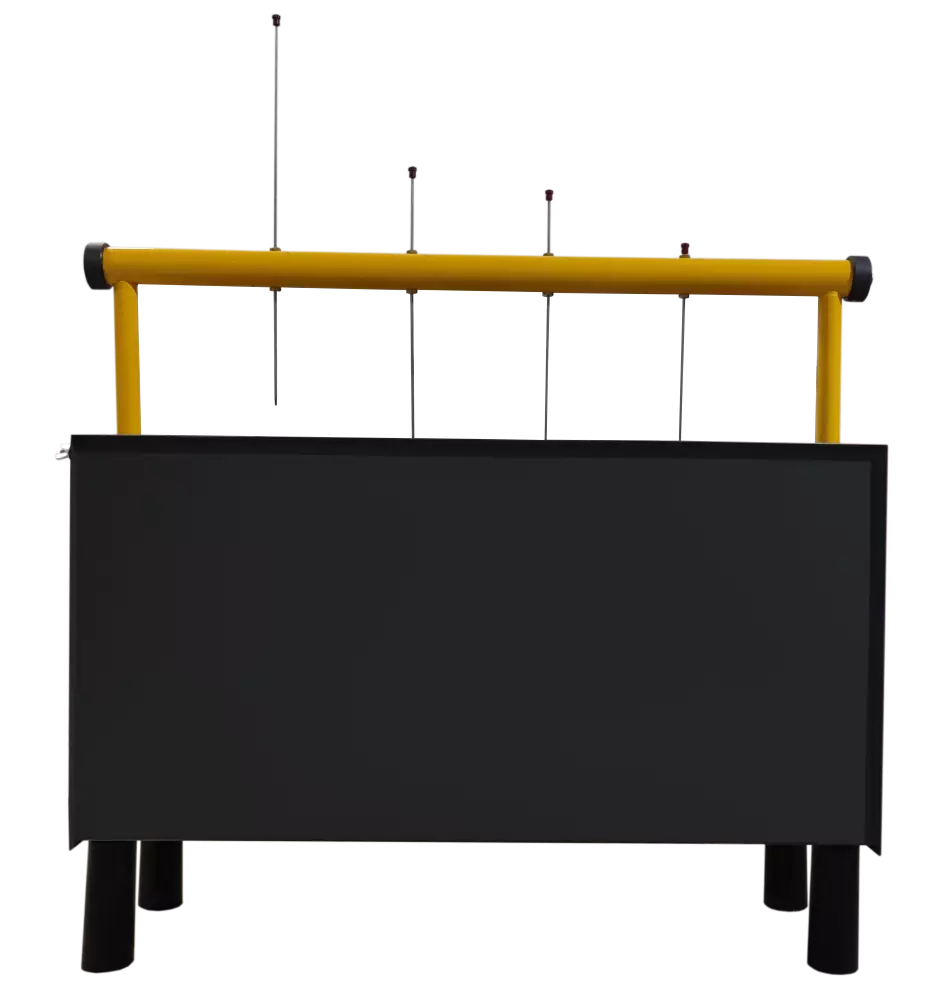

Ванна испытательная представляет собой емкость для воды, корпус которой выполнен из нержавеющей стали и покрыт снаружи полимерной порошковой краской. Внутренний делитель напряжения с диапазоном измерения от 0,2 до 20 кВ встроен в штангу измерительную, конструктивно расположенную над верхней частью ванны на двух изолирующих стойках, закрепленных на боковых стенках корпуса ванны.
Стенд имеет встроенное программное обеспечение.
Стенды предназначены для работы при температуре окружающего воздуха от плюс 10 ºC до плюс 40 ºC и относительной влажности до 95 % при температуре 25 ºC.
СКАТ-СВС предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным напряжением промышленной частоты, регулируемым в пределах от 0 до 100 кВ. Также оборудование стендов может использоваться для испытаний изоляции переменным током (кабелей, изоляторов).
Высоковольтный блок выполнен в стальном корпусе, покрытый полимерной порошковой краской. На блок установлена автоматическая штанга заземления. Конструкция высоковольтного выхода предусматривает элементы, затрудняющие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора – трансформаторное масло и пластик.
Блок управления исполнен в металлическом корпусе с ручками для переноса, используется в настольном варианте, возможен монтаж в стойку 482,6 мм (19 дюймов). Корпус покрыт полимерной порошковой краской.
Ванна испытательная представляет собой емкость для воды, корпус которой выполнен из нержавеющей стали и покрыт снаружи полимерной порошковой краской. Внутренний делитель напряжения с диапазоном измерения от 0,2 до 20 кВ встроен в штангу измерительную, конструктивно расположенную над верхней частью ванны на двух изолирующих стойках, закрепленных на боковых стенках корпуса ванны.
Стенд имеет встроенное программное обеспечение.
Стенды предназначены для работы при температуре окружающего воздуха от плюс 10 ºC до плюс 40 ºC и относительной влажности до 95 % при температуре 25 ºC.
Документы
- Блок управления
- Высоковольтный блок 50 кВ
- Ванна испытательная
- Кабель межблочный, длина 4 м
- Кабель высоковольтный, длина 1,5 м
- Кабель измерительный, длина 3 м
- Комплект кабелей для испытаний до 1000 В
- Провод заземления 2 шт
- Кабель сетевой
- Вилка разъема для подключения сигнальных цепей
- Паспорт
- Руководство по эксплуатации
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц | |
| в режиме «встроенный источник до 1000 В», В | от 20 до 1000 |
| в режиме «ванна испытательная до 20 кВ», кВ | от 1 до 20 |
| в режиме «высоковольтный блок до 50 кВ», кВ | от 1 до 50 |
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц | |
| в режиме «встроенный источник до 1000 В», мА | от 0,5 до 10 |
| в режиме «ванна испытательная до 20 кВ», мА | от 0,5 до 10 |
| в режиме «высоковольтный блок до 50 кВ», мА | от 1 до 40 |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц: ±3% | |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % |
±(2,0+0,1·((Iм/I)-1))* |
|
Параметры питающей сети: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 49 до 51 |
| Максимальная полная мощность, потребляемая стендом, В‧A, не более | 2500 |
| Количество внешних источников высокого напряжения | 1 |
| Количество каналов измерения силы тока при работе с ванной испытательной | 4 |
| Габаритные размеры блока управления, мм, не более | 490 х 380 х 200 |
| Габаритные размеры блока высоковольтного 50 кВ (ДхШхВ), мм, не более | 370 х 375 х 650 |
| Габаритные размеры ванны испытательной, мм, не более | 825 х 270 х 760 |
| Масса блока управления, кг, не более | 23 |
| Масса блока высоковольтного 50 кВ, кг, не более | 25 |
| Масса ванны испытательной, кг, не более | 17,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 ºС, %, не более - атмосферное давление, кПа |
от +10 до +40 95 от 84 до 106,7 |
| Средняя наработка на отказ в нормальных условиях применения, ч, не менее | 8000 |
| Средний срок службы, лет, не менее | 10 |
