Индикатор дефлектов обмоток электрических машин ПрофКиП ТДО-06 представляет собой современное диагностическое устройство, предназначенное для оперативной и точной оценки технического состояния обмоток трехфазных электрических машин. Прибор внесен в Государственный реестр средств измерений Российской Федерации под номером 93892-24, что подтверждает его соответствие установленным метрологическим и техническим требованиям. Основная функция устройства — выявление таких неисправностей, как межвитковые замыкания, обрыв фазы, а также проверка правильности соединения фаз обмотки. Для этих целей прибор измеряет коэффициент несимметрии фазных токов (Кн), который отражает степень отклонения токов в фазах от идеального симметричного режима. Контролируемый диапазон данного коэффициента составляет от 0 до 99 процентов, что позволяет выявлять даже незначительные нарушения в обмотке.
Помимо анализа симметрии токов, индикатор ПрофКиП ТДО-06 обеспечивает проверку состояния изоляции обмоток как относительно корпуса электрической машины, так и между отдельными обмотками. Эта функция реализуется путем измерения сопротивления изоляции (Rи), значение которого варьируется в диапазоне от 0,5 до 500 МОм. Для получения достоверных результатов прибор генерирует постоянное напряжение 1000 В с допустимым отклонением ±100 В, что соответствует стандартным требованиям к диагностике изоляции в промышленных условиях.
Все полученные данные отображаются на цифровом OLED-дисплее, обеспечивающем четкую и контрастную индикацию даже при сложных условиях освещения. Такой тип экрана повышает удобство эксплуатации прибора и снижает вероятность ошибок при считывании показаний. Благодаря сочетанию высокой точности, широкого диапазона измерений и удобного интерфейса, индикатор ТДО-06 является надежным инструментом для специалистов по техническому обслуживанию и ремонту электродвигателей, генераторов и других электрических машин, позволяя своевременно выявлять дефекты и предотвращать аварийные ситуации.

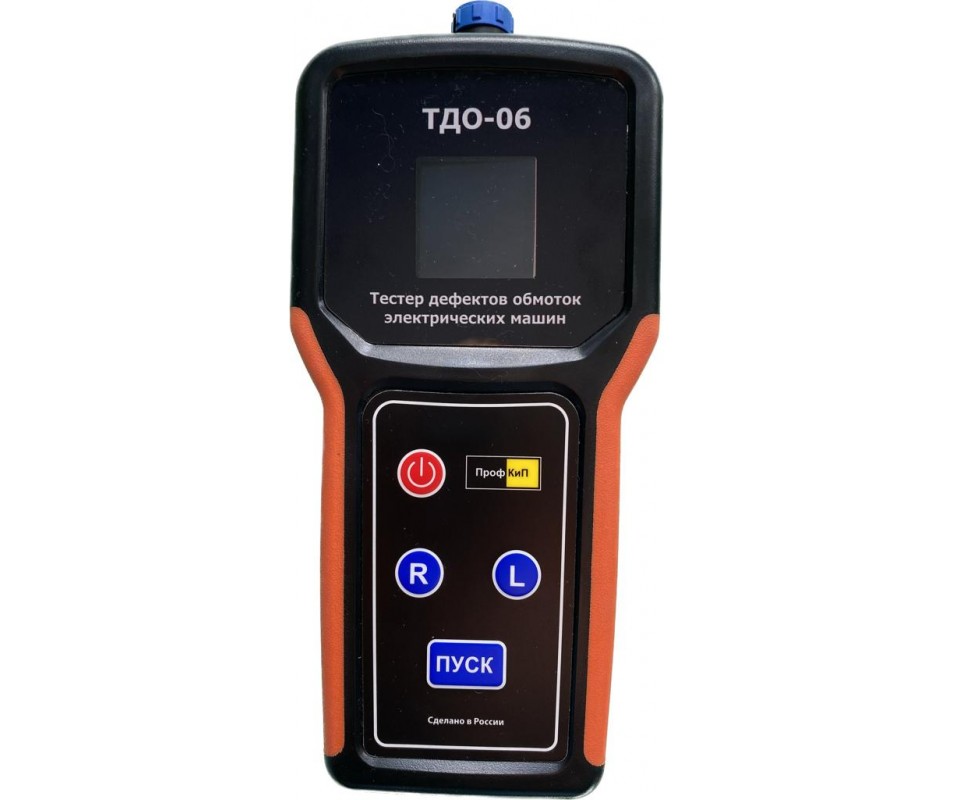

- Тестер дефектов обмоток электрических машин (ТДО-06)

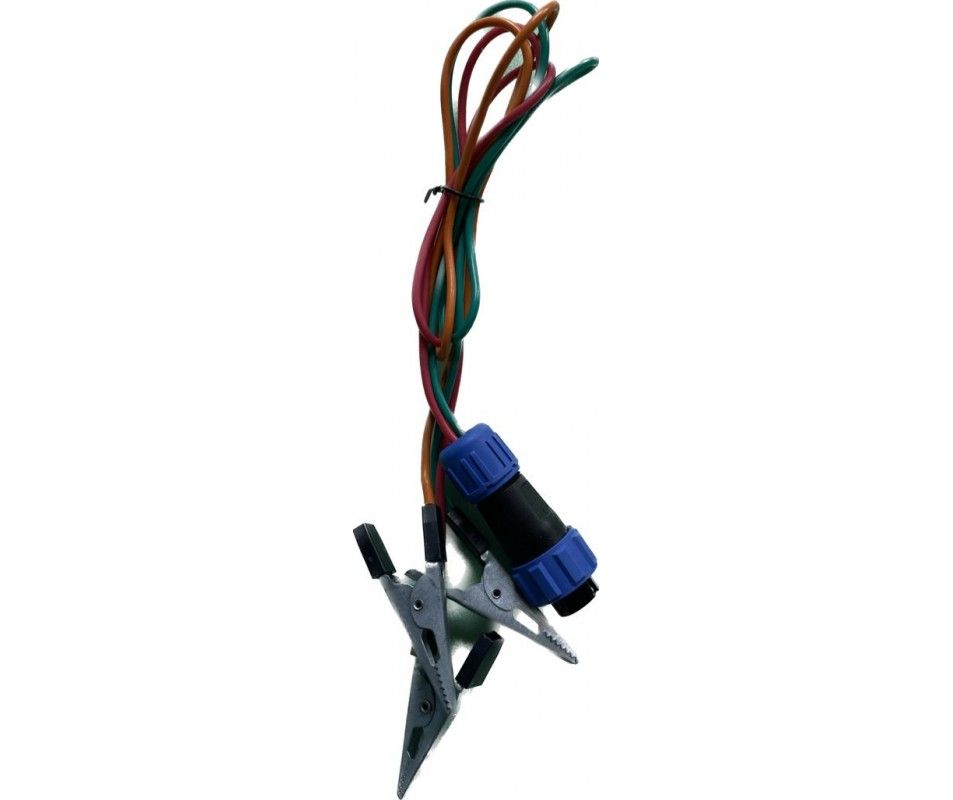

- Кабель для проверки обмоток

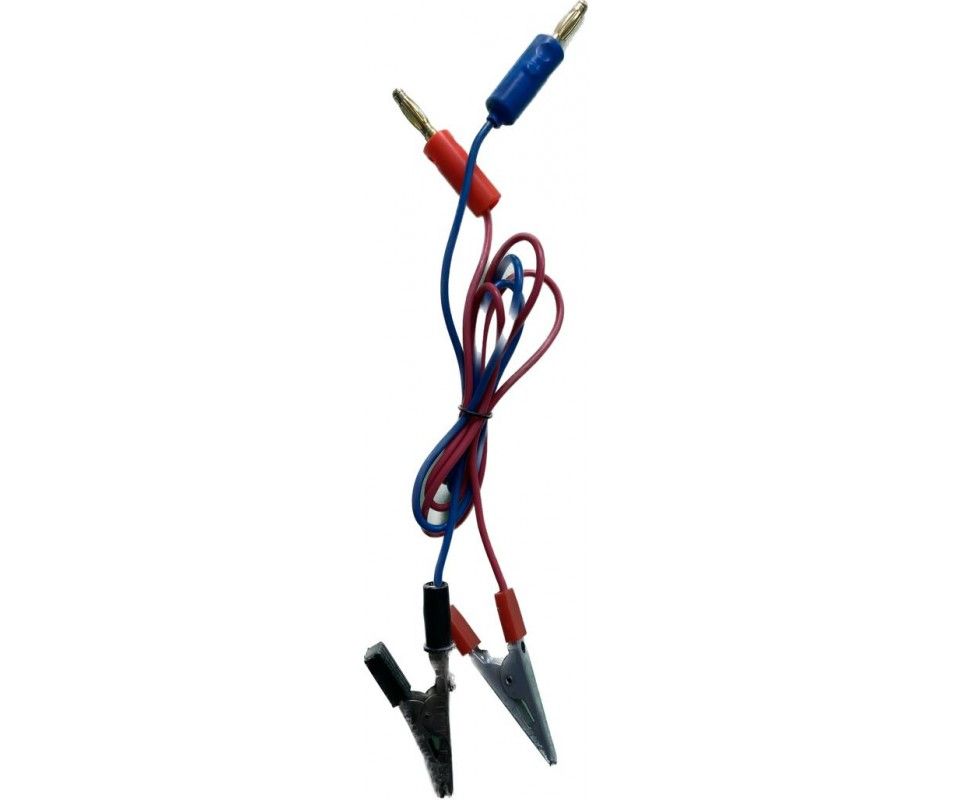

- Кабель для проверки сопротивления изоляции

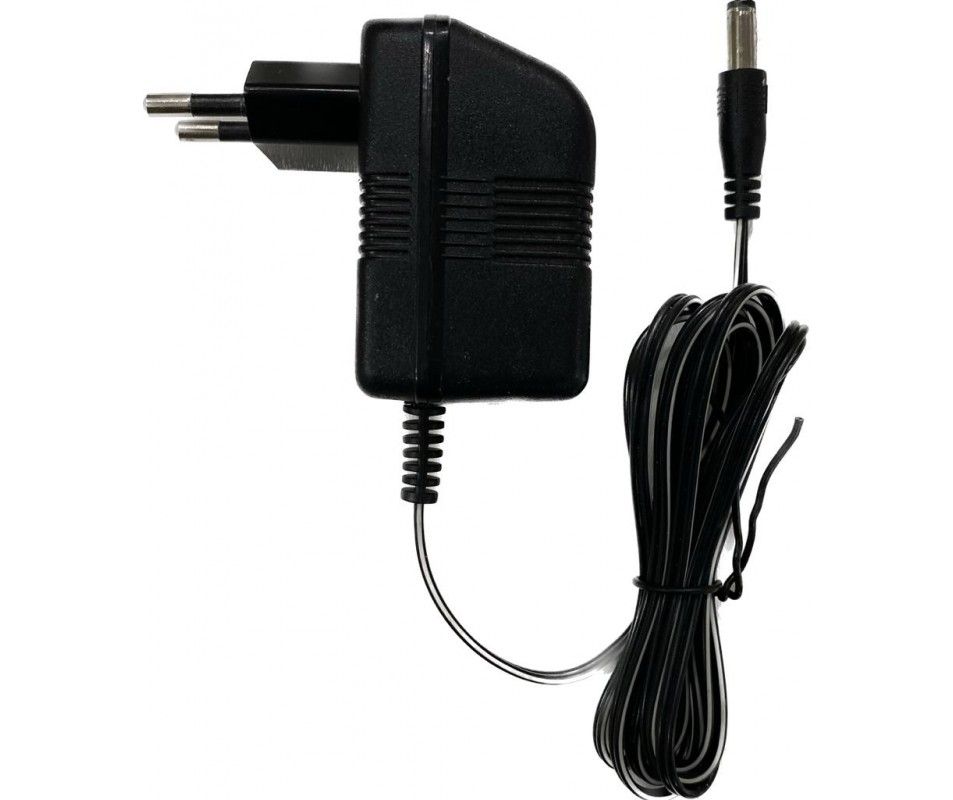

- Блок питания 5В
- Аккумулятор 3,7В 3400 мАч (интегрирован в корпус прибора)
- Руководство по эксплуатации
| При проверке трехфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз: | Коэффициент несимметрии фазных токов Кн |
| При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками. | Сопротивление изоляции Rи |
| Контролируемый диапазон Кн, % | 0-99 |
| Контролируемый диапазон Rи, Мом | 0.5-500 |
|
Выходное постоянное напряжение при измерении Rи, В |
1000 ±100 |
| Питание | автономное (встроенный аккумулятор), внешний БП |
| - напряжение питания внешнего источника, В | 5±1 |
|
- напряжение питания встроенного аккумулятора, В - емкость, мАч |
3,7 3 400 |
| Рабочее положение | произвольное |
| Индикация | цифровая (OLED дисплей) |
| Габаритные размеры | 220х100х35 |
| Масса (не более), кг | 0.4 |
