Калибровочный набор Rohde Schwarz ZV-Z235 - является обязательной принадлежностью для проведения метрологической калибровки анализаторов цепей скалярного и векторного типа, обеспечивая воспроизведение заданных величин коэффициентов передачи и отражения. За счет внесения в Госреестр СИ, набор может использоваться для калибровки анализаторов не только бренда R&S, но и других производителей.

Преимущества

• Точность – надежная механическая конструкция обладает высокой температурной стабильностью и надежно защищена от влияния внешних факторов.

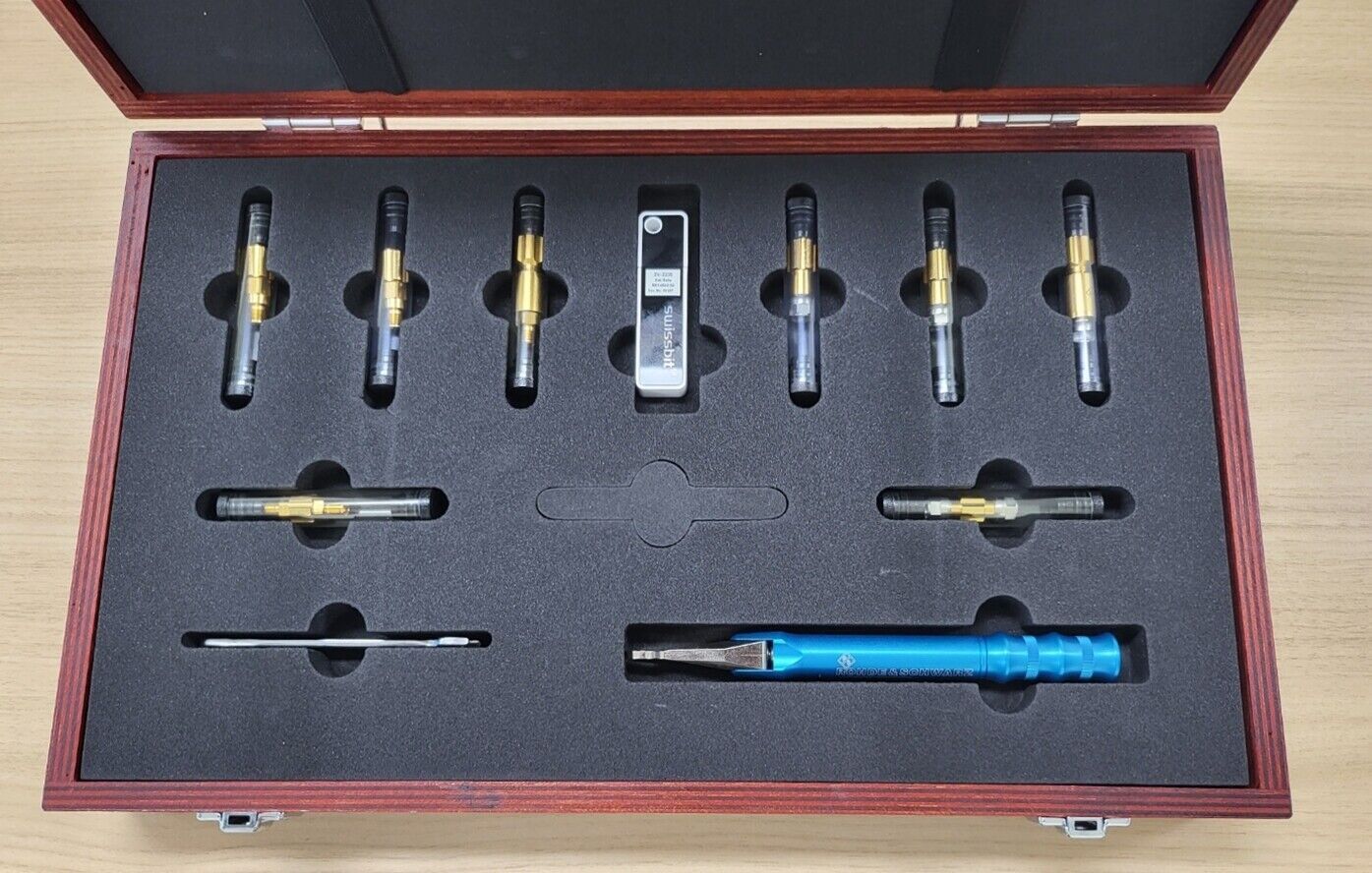

• Удобство хранения и транспортирования – комплект поставляется в жестком кейсе с гнездами для каждого элемента.
• Набор включает в себя комплект мер нагрузок, работающих по принципу нормированного отражения падающей мощности, и коаксиальных переходов с фиксированными показателями ослабления.

Особенности

В комплект механического калибровочного набора включены коаксиальные переходы "вилка-вилка" и "розетка-розетка" и три разновидности нагрузок с фиксированными показателями коэффициента передачи и отражения в 2 вариантах исполнения – с 3,5-миллиметровыми соединителями "штырь" и "гнездо". Меры холостого хода в "Open" и короткого замыкания "Short" в Rohde Schwarz ZV-Z235 снабжены внутренним отражающим элементом – диэлектрической опорой или проводящей плоскостью соответственно, на который нагружен однородный участок 3,5-мм волновода. Нагрузки КЗ и ХХ противофазны друг другу в пределах рабочего диапазона частот. Меры согласованной нагрузки "Match" оборудованы поглощающим элементом – 50-омным СВЧ резистором.

Действительные значения S-параметров для всех мер, измеренные с высокой точностью, записаны на USB-носитель из набора в формате S1P. При подключении флеш-накопителя к анализатору эти показатели считываются и берутся в расчет при калибровке автоматически.

Для подключения мер к приборам, которые подлежат калибровке, используются прецизионные лабораторные соединители, соответствующие стандарту IEEE. Заданная величина момента затяжки фиксирующих гаек обеспечивается тарированным ключом, настроенным на соответствующий показатель. Дополнительный ключ, также включенный в комплект ZV-Z235, служит для поддержки неподвижной части крепежа, не допуская его прокручивания.
