Артикул:
m-116714
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
4
Полоса пропускания
—
100 МГц
Частота дискретизации
—
1 Гвыб/с
Все характеристики
84 999 руб.
/шт Мало
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

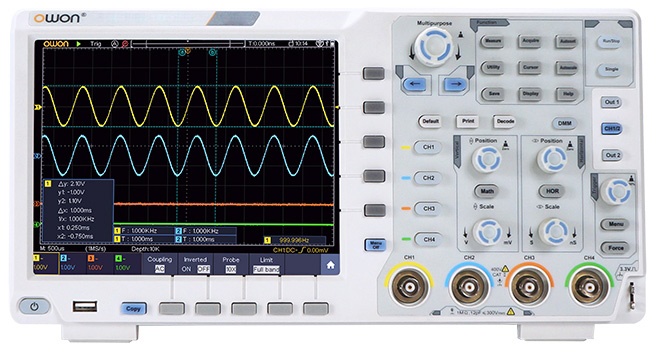

OWON XDS3104AET ("A" - сокращение от "Advantage"; "E" - сокращение от "Econom"; "T" - сокращение от "Touchscreen") - еще одно интересное аппаратное решение, которое позволяет заказчику бюджетного решения воспользоваться возможностями более совершенного прибора.
В данном исполнении в конструкции эконом-варианта осциллографа OWON XDS3104E используется более мощный 14-ти битный АЦП, что позволяет более точно восстановить на экране форму сигнала.
Таким образом, аппаратное исполнение осциллографа OWON XDS3104AET занимает волне достойное место в линейке моделей многофункциональных, бюджетных, 4-х канальных, цифровых осциллографов с полосой пропускания до 100 МГц.
В данном исполнении в конструкции эконом-варианта осциллографа OWON XDS3104E используется более мощный 14-ти битный АЦП, что позволяет более точно восстановить на экране форму сигнала.
Таким образом, аппаратное исполнение осциллографа OWON XDS3104AET занимает волне достойное место в линейке моделей многофункциональных, бюджетных, 4-х канальных, цифровых осциллографов с полосой пропускания до 100 МГц.
Большинство значений важнейших технических параметров прибора OWON XDS3104AET совпадает с базовым устройством OWON XDS3104.
Прибор OWON XDS3104AET относится к классу многофункциональных осциллографов и предлагает пользователю измерительные возможности следующих устройств:
- цифровой запоминающий осциллограф с полосой до 100 МГц
- частотомер
- цифровой мультиметр
- анализатор сигналов цифровых протоколов: RS-232, I2C, SPI (опция); CAN (опция)
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
1 Гвыб/с |
|
Диагональ дисплея, дюйм
|
8" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Тип дисплея
|
Цветной сенсорный ЖК |
|
Разрешение дисплея
|
800 x 600 |
|
Гарантия, (мес)
|
24 |
- Цифровой осциллограф XDS3104AET
- Щупы осциллографические (1:1/1:10)
- Кабель питания
- Кабель USB
- Программное обеспечение, руководство пользователя, CD-disk
- Гарантийный талон, 12 месяцев
| Полоса пропускания | 100 МГц |
| количество каналов | 4 + вход внешней синхронизации |
| Скорость выборки, в реальном масштабе времени | 1 ГВ/с х 1 канал, 500 МВ/с х 2 канала, интермполяция: sin (x) / x |
| Диапазон, временной развёртки | от 2 нс/дел. до 1000 с/дел., усиления: 1 мВ/дел – 10 В/дел. |
| Время нарастания | от ≤ 3,5 нс |
| Разрешение | 14 бит. |
| Диапазон | 8" цветной, LCD, 1024 x 768 пикселей |
| Входной импеданс | 1 МОм, 15 пФ |
| Усиление по напряжению | 1 мВ/дел – 10 В/дел |
| Максимальное входное напряжение | 300В (PK - PK) (DC+AC, PK — PK) |
| Погрешность усиления напряжения по постоянному току | ±1% |
| Длинна записи, объём памяти | 40 М точек |
| Коэффициент пересчёта напряжения | 0,001X- 1000X, пересчет напряжения в ток |
| Цифровые фильтры | низких частот, высоких частот, полосовой и режекторные фильтры |
| Источник синхронизации | канал 1, канал 2, внешний вход, АС, АС/5 |
| Режим захвата | автоматический, нормальный, ждущий (единичный) |
| Захват | по уровню, видео, параметры импульса, наклон, рант, окно, Timeout, Nth Edge, логические условия, I2C, SPI, RS232, CAN с функцией декодирования |
| Курсорные измерения | напряжение, время, △V, △T |
| Автоматическое измерение | Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area |
| Математические функции | ＋, －, ×, ÷, FFT, FFTrms, интеграция, дифференцирование, корень квадратный |
| Сохранение | 100 форм сигналов |
| Интерфейс | USB host, USB device, LAN |
| Питание | напряжение 100В - 240В AC, 50/60Hz, потребление 25 Вт |
| Батарея | Li-ion, 13,2Ач 3,7 В (опция) |
| Габариты | 340 (ширина) х 90 (глубина) х 177 (высота), масса: 2,6 кг. |
