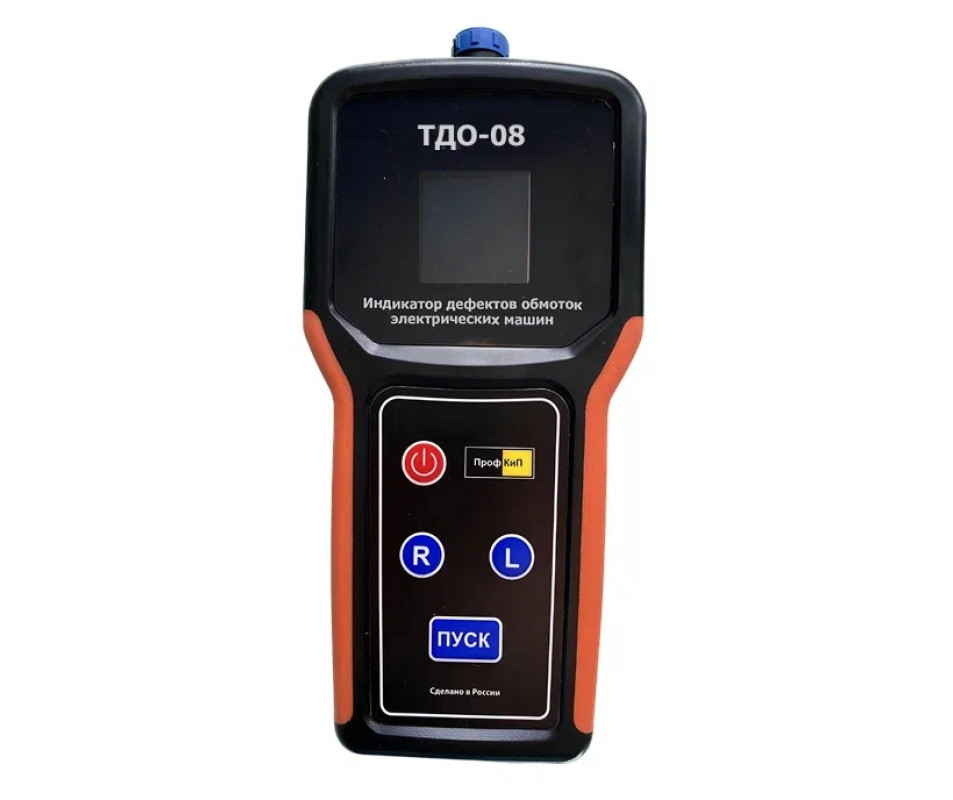

Тестер дефектов обмоток электрических машин ПрофКиП ТДО-08

Индикатор дефектов обмоток электрических машин ПрофКиП ТДО-08 представляет собой современный и многофункциональный диагностический комплекс, предназначенный для объективной оценки состояния статорных обмоток трехфазных электрических машин. Его ключевое преимущество заключается в комплексном подход, позволяющем в ходе одного исследования выявить несколько типов потенциальных дефектов, что существенно повышает надежность и безопасность эксплуатации оборудования.

Основой для диагностики междувитковых замыканий и обрывов фазы в трехфазных обмотках служит точное измерение коэффициента несимметрии фазных токов (Кн). Данный параметр является высокочувствительным индикатором нарушения симметрии магнитного поля, возникающего при появлении дефектов. Прибор фиксирует малейшие отклонения, предоставляя оператору количественную оценку в широком контролируемом диапазоне от 0 до 99%. Эта функция одинаково эффективна как для проверки правильности сборки схемы соединения фаз, так и для диагностики обмоток, уже уложенных в пазы, где междувитковое замыкание является наиболее распространенной и опасной скрытой неисправностью, приводящей к локальному перегреву и выходу машины из строя.

Вторым критически важным направлением работы ТДО-08 является контроль состояния изоляции. Аппарат измеряет сопротивление изоляции (Rи) относительно корпуса машины и между обмотками, что позволяет оценить ее общее состояние, степень увлажненности и загрязнения. Диапазон измерений от 0,5 до 500 МОм охватывает все возможные состояния – от глубокого пробоя до высоких значений исправной изоляции. Для проведения измерений прибор генерирует стабильное калиброванное постоянное напряжение величиной 1000 В ±100 В, что соответствует стандартным методикам испытаний и обеспечивает достоверные результаты, не повреждая изоляцию.

Все полученные данные в удобной и наглядной форме отображаются на четком OLED-дисплее. Цифровая индикация исключает ошибки при считывании показаний, характерные для стрелочных приборов, и позволяет точно фиксировать даже незначительные изменения контролируемых параметров. Таким образом, ПрофКиП ТДО-08 является незаменимым инструментом для служб главного энергетика, ремонтных цехов и сервисных организаций, обеспечивающим быстрое и точное выявление дефектов на ранней стадии их возникновения.
