ВЧ aнализатор цепей серии ENA Agilent Е5071В (демонстрационный)

Анализатор цепей серии ENA Agilent E5071B представляет собой высокоточное измерительное устройство, предназначенное для анализа параметров радиоэлектронных компонентов и систем в широком диапазоне частот. Внесённый в Государственный реестр средств измерений под номером 26410-04, этот прибор обеспечивает стабильность, точность и надёжность, что делает его незаменимым инструментом как в научно-исследовательских лабораториях, так и на производственных линиях. Диапазон рабочих частот устройства охватывает значения от 300 кГц до 8.5 ГГц, что позволяет эффективно применять его при тестировании ВЧ-компонентов, используемых в телекоммуникациях, радиолокации и других высокотехнологичных отраслях.

E5071B оснащён двухпортовым интерфейсом, что упрощает проведение измерений S-параметров и расширяет возможности подключения различных испытуемых устройств. Высокий динамический диапазон — до 125 дБ — обеспечивает детализированное представление слабых сигналов даже на фоне сильных помех. Это особенно важно при работе с фильтрами, усилителями и другими элементами, где требуется точное определение потерь и усиления. Прибор также демонстрирует исключительную стабильность частоты благодаря опорному генератору с погрешностью всего ±5×10⁻⁷, что гарантирует воспроизводимость результатов измерений в течение длительного времени.

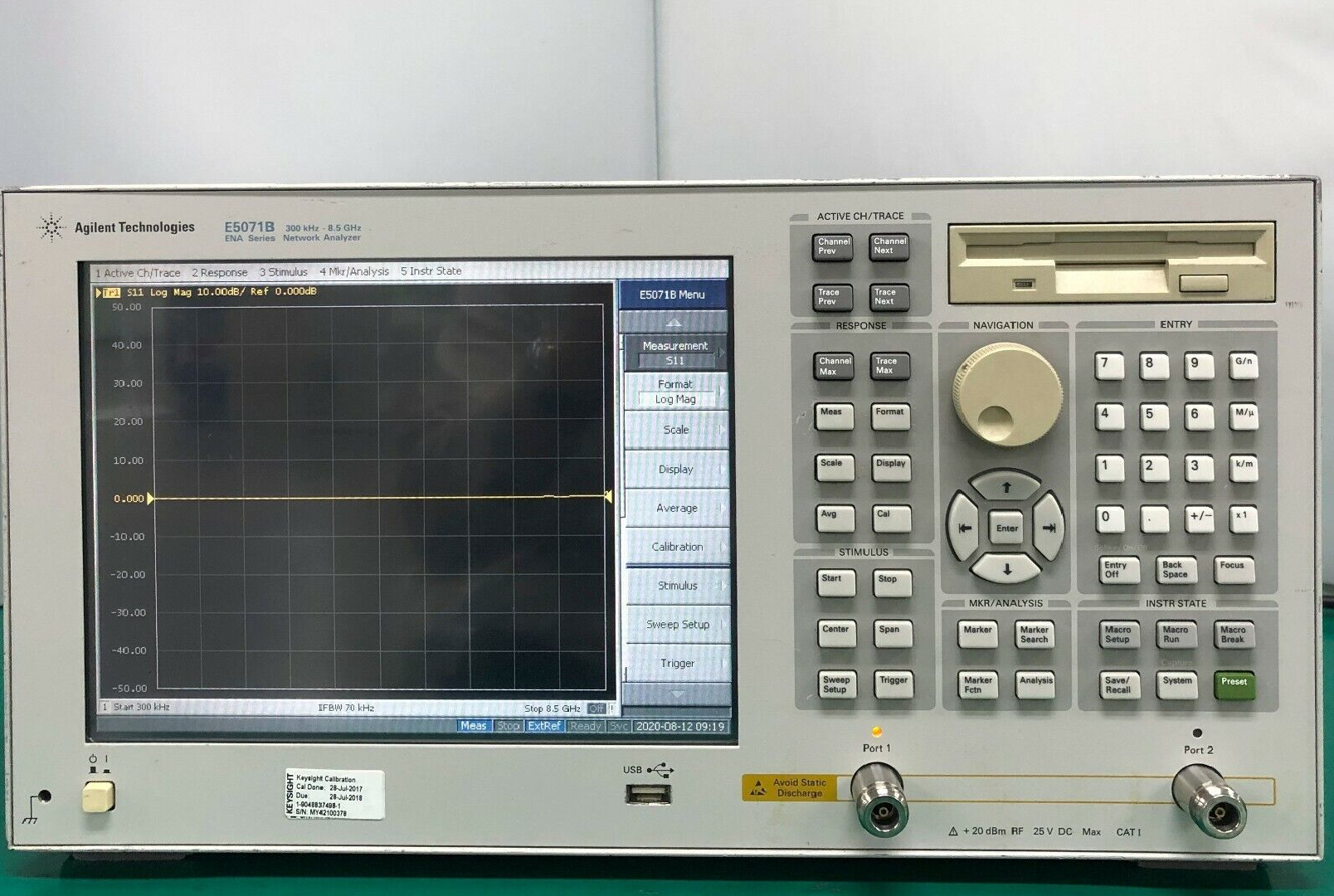

Одной из отличительных особенностей модели является цветной жидкокристаллический сенсорный экран диагональю 10,4 дюйма, обеспечивающий удобство управления и наглядное отображение результатов. Высокая скорость развертки — 9,6 мкс на точку — позволяет оперативно получать данные, что особенно актуально при серийных испытаниях и автоматизированном контроле качества. Максимальная выходная мощность регулируется в пределах от -55 до +10 дБм, что даёт возможность адаптировать уровень сигнала под конкретные требования измеряемого устройства.

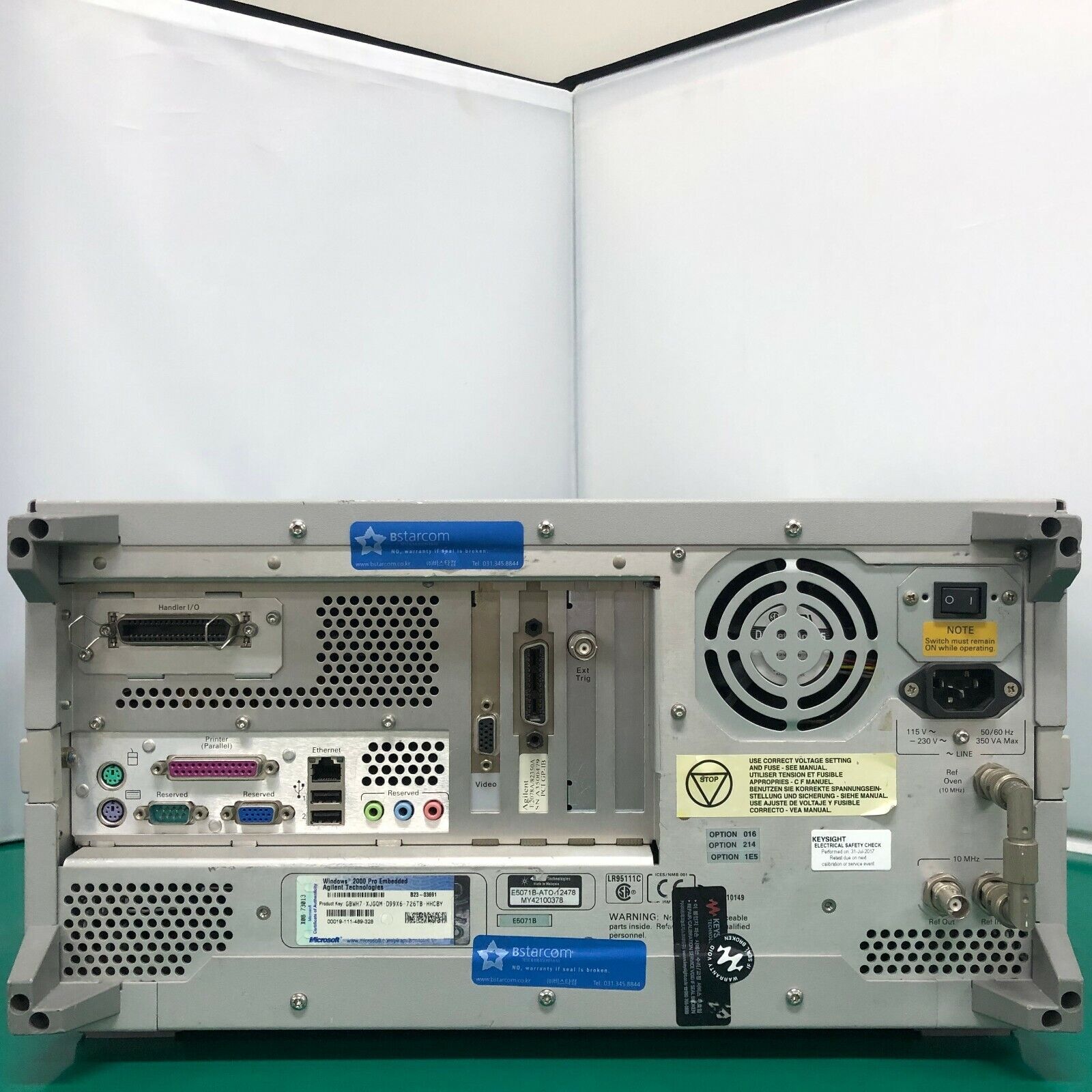

Прибор поддерживает широкий набор интерфейсов: USB, LAN, RS-232, GPIB, VGA и Handler, что облегчает его интеграцию в различные измерительные системы и автоматизированные комплексы. Низкий уровень среднеквадратичного шума трассировки (всего 0,001 дБ) гарантирует высокую чистоту измерений и минимальное влияние внешних факторов на точность показаний. Agilent E5071B сочетает в себе передовые технические характеристики и эргономичный дизайн, обеспечивая пользователям профессиональный уровень измерений и гибкость в использовании.
